產品概況

一、產品簡介：

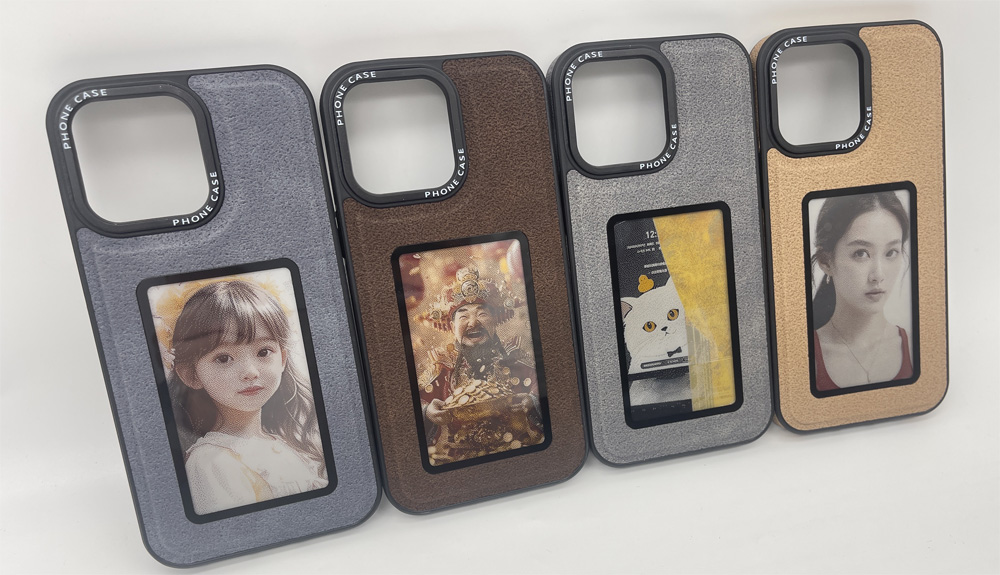

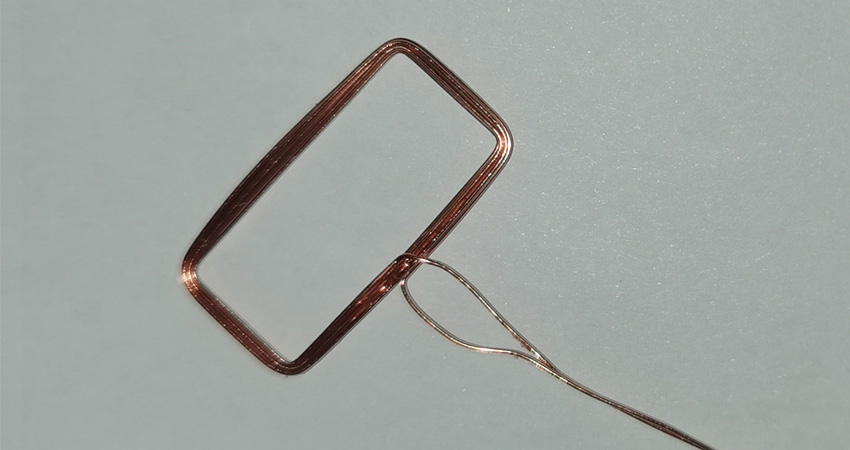

墨水屏手機殼漆包線繞線NFC天線，屬于獨立NFC天線。漆包線通常也用于制作天線。漆包線具有良好的絕緣性能，能夠有效地防止電流泄漏和短路，同時也便于繞制天線的形狀。與模塊兩者互不影響，天線是墨水屏手機殼的重要組件。在NFC通訊中技術中，天線負責設備模塊之間進行數據交互和能量轉換。此類天線具有良好的LCR性能，但射頻一致性不如柔性線路板工藝天線。

二、產品邏輯架構圖：

三、 產品特點：

1、導電性：選擇導電性良好的漆包線，以確保信號的傳輸效率。

直徑：根據天線的設計要求，選擇合適直徑的漆包線，以滿足天線的電感和阻抗特性。

2、絕緣性能：確保漆包線的絕緣性能良好，以防止信號干擾和短路。

3、耐熱性：在一些應用中，漆包線可能會受到較高的溫度影響，因此需要選擇具有良好耐熱性的漆包線。

4、高性能：NFC天線最高的Q值和增益，更適合對 NFC 性能要求較高的應用場景。如需要長距離通信、在復雜環境中穩定工作的設備。

5、成本較低：漆包線相對便宜，制作過程也相對簡單，成本較低。

6、靈活性高：可以根據需要設計不同形狀和尺寸的天線，以適應不同的應用場景。

四、典型應用

NFC墨水屏手機殼、NFC電子價簽、NFC員工工牌、NFC桌面臺簽、NFC無源鎖（掛鎖、柜鎖等）等。

五、配套資源

《NFC墨水屏手機殼硬件設計指導》

《NFC墨水屏手機殼天線設計指導》

《NFC墨水屏手機殼軟件設計指導》

六、服務與支持

1、應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；

2、解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；

3、人員支持：研發團隊與FAE工程師提供支持；

4、產品支持：成熟方案替換、方案研發定制、射頻高效設計；

5、報告文件支持：現場環境分析報告、改善報告、解決方案報告等；

七、擴展參考

《項目可行性評估報告》

《NFC天線射頻調測報告》

《NFC天線測試報告》

《NFC天線可靠性測試報告》

墨水屏手機殼獨立NFC天線（漆包線工藝）產品參數

一、協議支持：ISO/IEC-14443A

二、工作頻率：13.56MHz

三、天線：獨立天線

四、刷圖感應距離：0-1cm（與發射端功率/天線有關）

五、天線引腳連接方式：焊接

六、天線技術：電磁耦合感應

七、天線尺寸：13*23*0.5mm

八、天線材質：漆包線（銅線）

九、工作溫度：-20°C～ +80°C

十、存儲溫度：-40°C～ +85°C

十一、濕  度：相對濕度 5%～95%、

十二、天線參數：
